EXCESS-HYBRID
2次元・3次元の境界を越えて、ハイブリッドとして新登場！
| EXCESS-HYBRIDは、2次元と3次元の完全統合という全く新しい発想により開発された、EXCESSシリーズの最新モデルです。 EXCESSの『専門的なノウハウの蓄積』、『優れた操作性』に加え、『モデルと図面の統合』による真のハイブリッド化により、 市場に適合した最適なプロダクトミックスを実現しました。 |
|
|---|
CAD基本機能
 ハイブリッドトレース |
|
|---|---|
直線・円弧・楕円弧などの一筆図形を下書き線や図形の端点、要素などを指示することで作成できるだけでなく、3Dモデルのエッジ、端点も2次元図形と同じ様に指示し作成する事が可能です。 |
|

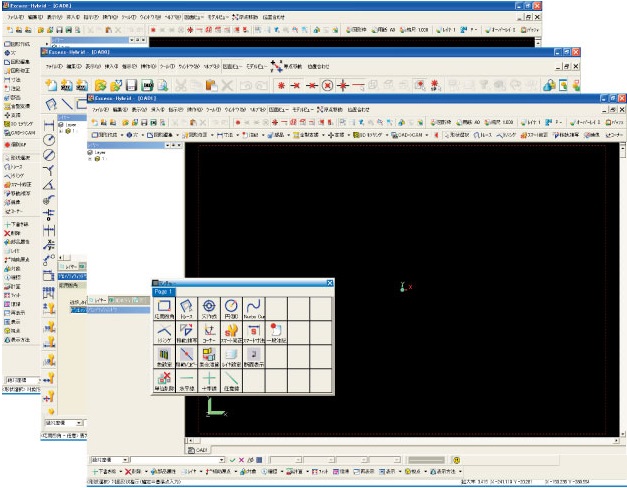

| メニューレイアウト |
|
|---|---|
EXCESSの伝統的なコマンドメニュー形式を継承し、自由にレイアウトする事も可能です。 HYBRIDからは視認性の高いアイコンに刷新しツールバーでの選択も容易になりました。 ランチャーにコマンドを格納でき、更なる操作性、作図領域の拡大も可能となりました。 |
|

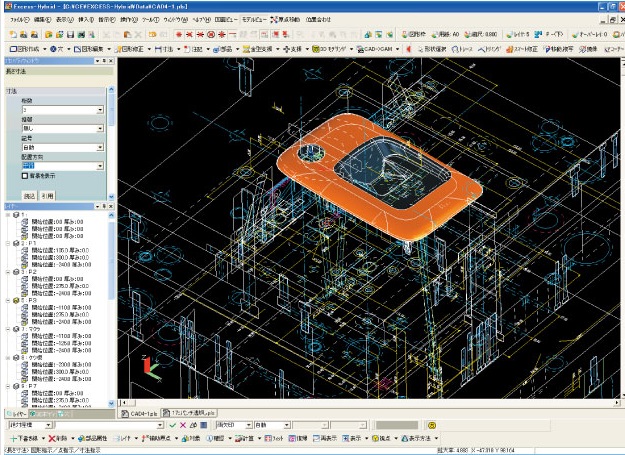

| ハイブリッド表示 |
|
|---|---|
3次元モデルを図面中に表示し2次元設計を行う事や、過去の2次元図面に3次元モデルを挿入する事で、視認性の高いハイブリッド図面を作成する事が可能です。もちろん設計図面を元にモデリングした結果を同一ドキュメント上で表示可能です。 |
|
| 穴機能 |
|
|---|---|
加工属性を持った穴図形を配置でき、穴情報はマスタとして登録することができます。 また、穴の径や深さ情報を立体的に表示し、干渉関係などの視認性を向上させました。 正面図に配置した穴の断面図を自動作成することも可能です。配置した穴図形の情報を穴リストとして図面に配置、またはCSV形式で出力することもできます。 |
|
金型オプション機能
| 抜き勾配確認 |
|
|---|---|
製品の抜き方向に対して、設定した角度ごとに色分け表示し、抜き勾配角度やアンダーカット部分を容易に確認することができます。 |
|
| パーティング面 |
|
|---|---|
一般的なソリッドCADと同様にモデルのエッジを指定しパーティングサーフェスを容易に作成可能です。モデリング機能としてサーフェス機能も多種用意しています。 |
|

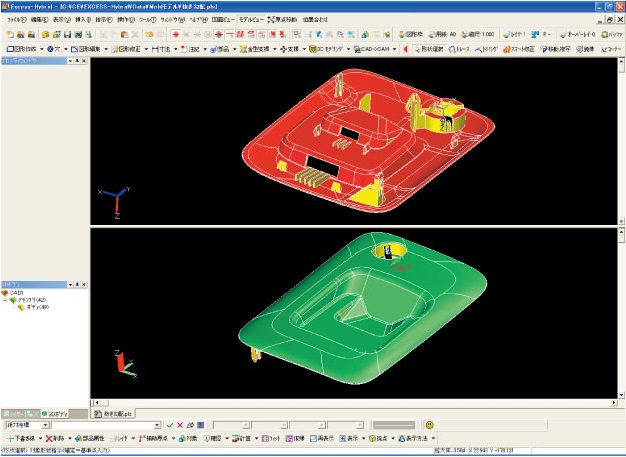

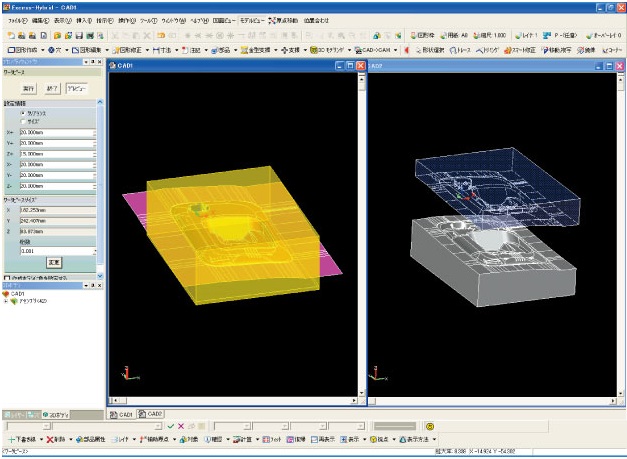

| キャビコア分割 |
|
|---|---|
作成するキャビコアは、サイズを直接設定、または製品モデルからのクリアランス量を指定し作成します。プレビューで大きさを確認しながら寸法を設定することができます。キャビコアから製品モデルとの差を演算し、キャビティ部分を自動作成します。 |
|

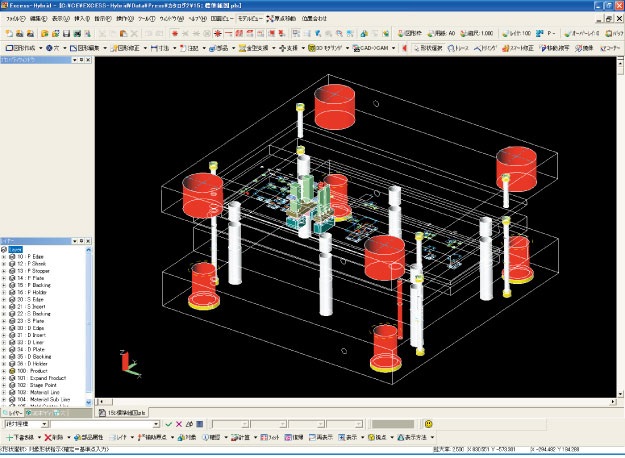

| 汎用組図 |
|
|---|---|
あらかじめ登録されたデータを呼び出しレイアウト上に挿入します。データはレイアウトサイズにより可変し、穴径、穴位置、穴数の変更も設定された条件に従い自動的に移動、増減します。 従来に比べ飛躍的に設計時間が短縮可能です。 |
|

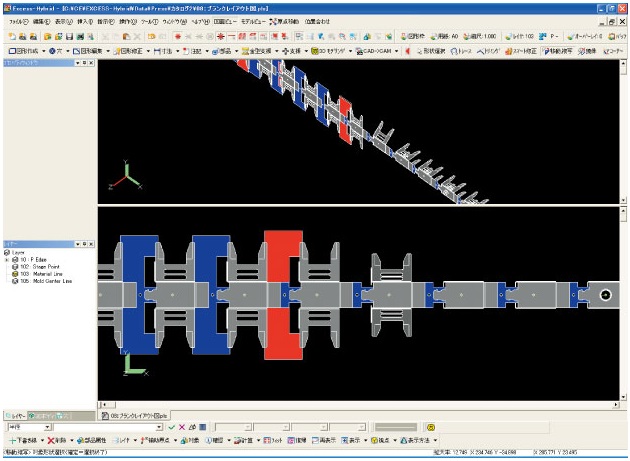

| ステージ展開・編集 |
|
|---|---|
2次元図形及び展開済み3次元モデルの製品を対象にステージ展開します。3次元モデルの場合、曲げ工程は角度曲げ、スプリングバック等を設定する事により瞬時にモデルへ反映されます。 |
|
| 曲げ展開・確認 |
|
|---|---|
曲げ部を一括で展開します。曲げ部の半径や角度は、製品から自動認識されます。成形面は事前に平坦な形状に編集することができます。また、ラムダ値はマスタより参照されており、カスタマイズも可能です。 |
|

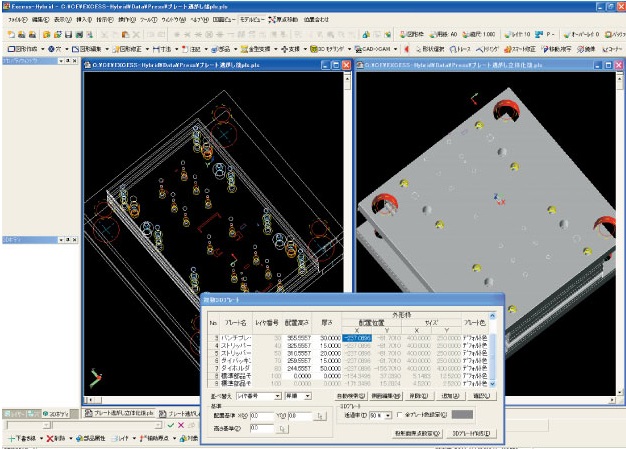

| プレート・ピン立体化 |
|
|---|---|
2次元図面として作成したプレート形状や標準部品などを瞬時に3次元モデルに変換することができます。モデリング機能と組み合わせる事で立体設計と同様の成果物が簡単に作成できます。 |
|

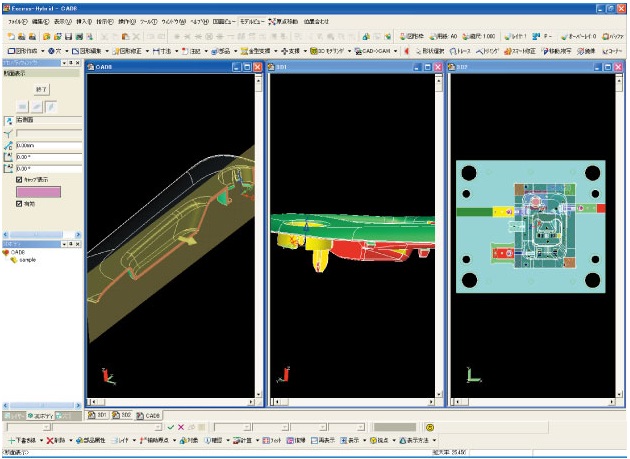

| 確認コマンド |
|
|---|---|
3次元モデル上の確認機能を利用し作業前後の確認が容易に行えます。断面の確認は、3次元モデルの任意箇所を表示し、抜き勾配角度の確認は、設定角度に応じ勾配不足やアンダーカット部分を色分け、平面高さは平面の高さ別に色分け表示するので、視覚的に確認することが可能です。 |
|
CAD 3D基本機能

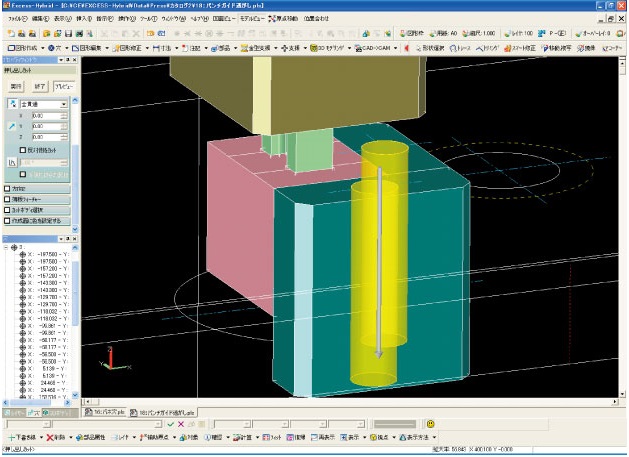

| ソリッドモデリング |
|
|---|---|
ソリッドモデリング機能として押し出し、回転、スイープ、ロフトなどのリフトやカット機能、フィレットや面取り、抜き勾配を指定した変形も提供しています。2次元ビューの状態で側面図を指示しての高さ設定も可能なため、初めてモデリングを行う方にも違和感なく使用可能です。 |
|
| サーフェスモデリング |
|
|---|---|
サーフェスモデリング機能も各種搭載しています。ルールドやスイープ、オフセットなどにより簡単に面を作成可能です。 |
|
CAM基本機能

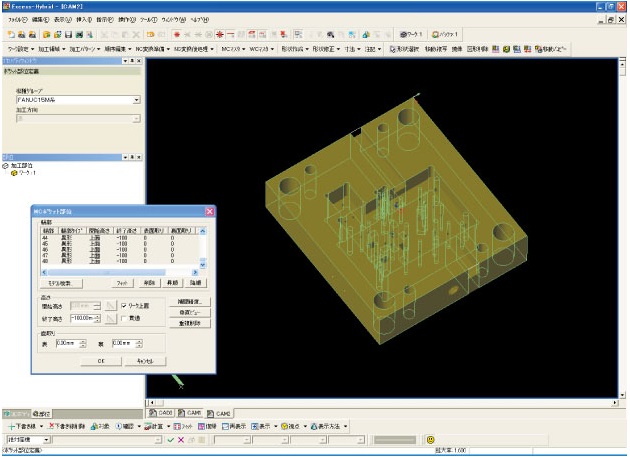

| ワーク・モデル部位定義 |
|
|---|---|
2次元加工図形、3次元モデルからワーク及び加工部位を定義可能です。2軸加工部位はモデルから自動的に取得出来る他、任意に面やエッジを指示し面上の穴や2.5次元加工、WC上下異形等を定義出来るため、2次元、3次元混在の環境でもこの1台で完結できます。 |
|

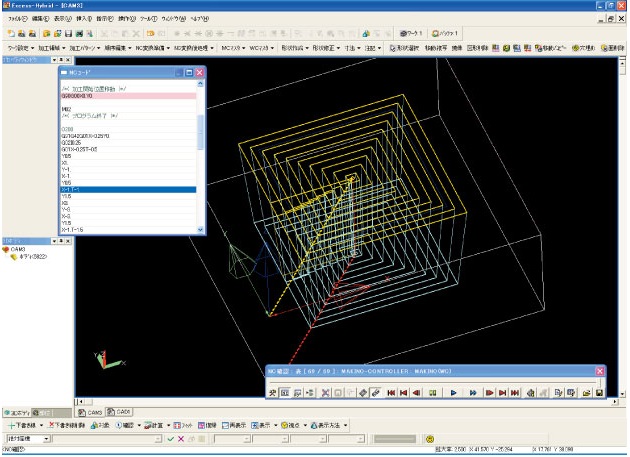

| 2.5次元加工 |
|
|---|---|
平面図と断面図の情報を基に、X-Y軸の2.5次元等高線加工が容易に行えます。また、X-Y軸だけでは加工できない形状も、X-ZやY-Zに軸変換することにより、2.5次元の加工パスを作成することが可能です。 |
|

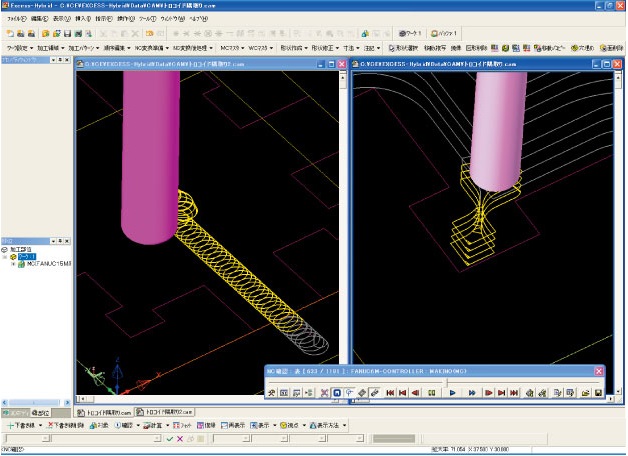

| トロコイド・隅取り加工 |
|
|---|---|
荒加工での削り残し部分を自動認識し、小径工具で削り残し部分の加工パスを自動生成します。 また、工具に負荷がかかる箇所では、負荷を軽減させ高速加工を実現する、トロコイド加工パスを作成できます。 |
|
| 曲線加工 |
|
|---|---|
2次元MCのV溝加工機能で3次元曲線の加工が可能です。曲面上のランナーや文字彫りなど多様な用途に使用可能です。 |
|

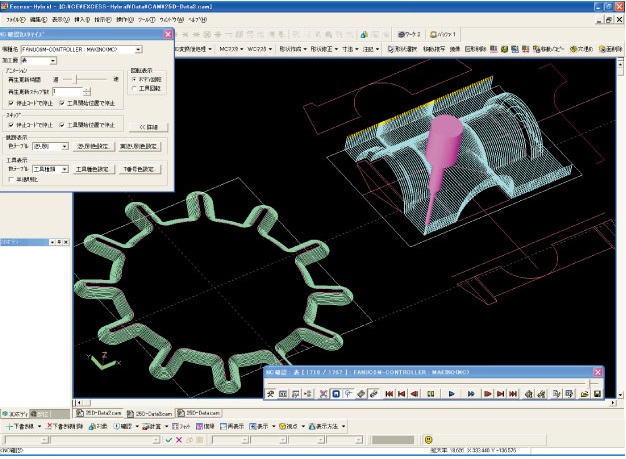

| コアレス加工 |
|
|---|---|
丸穴・異形状のコアレス加工を行うことが可能です。コアレス加工では除変テーパ加工にも対応しています。切り落とし形状が発生しないため、工作機械の長時間無人運転が可能となり、機械稼働率の向上に貢献します。 |
|

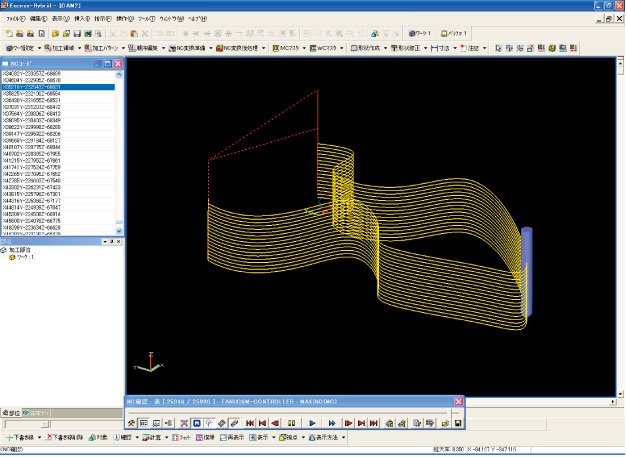

| 上下異形加工 |
|
|---|---|
プログラム面とサブプログラム面の形状を指示することで、ガイド線を自動的に作成し、上下異形加工のNCデータを作成することができます。複雑な上下異形状でも高精度なNCデータを作成できます。 |
|
CAMオプション機能
| 高効率／複刃荒取り加工 |
|
|---|---|
高速切削加工に対応したトロコイドパスを含む効率的な荒取りパスを作成することができます。荒取り加工に複数の工具を登録する事で前工程の取り残し部を自動認識した小径工具による荒取りパスが作成でき、荒取りの効率化と高精度化の両方を実現できます。 |
|

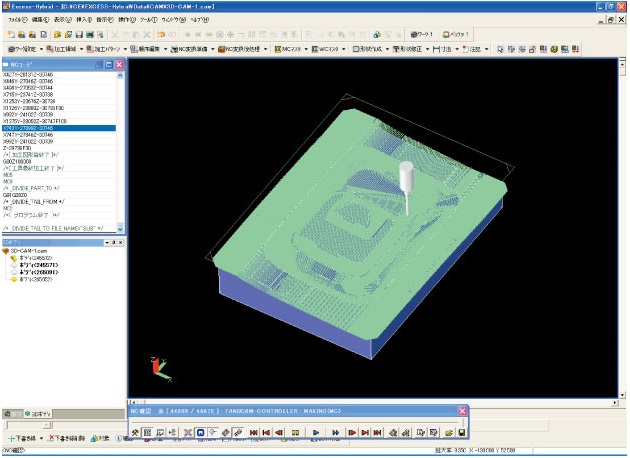

| 面沿い加工 |
|
|---|---|
複数曲面のUVに沿うように加工します。開始点、進行方向を任意に指定できるだけでなく、直線・円弧等多彩な進入方法の設定により滑らかな仕上がり面が作成できます。 |
|

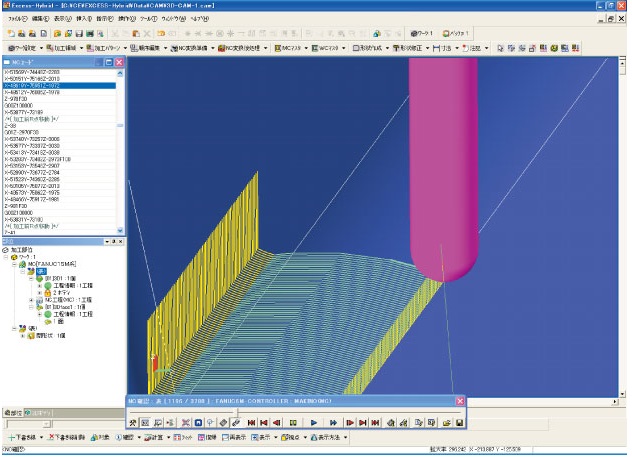

| 等高線加工 |
|
|---|---|
Z方向の切り込み量を一定に切り込む方法と、スカロップハイト指定による無駄のない仕上がり粗さのパスを作成します。アプローチ方法も直線・円弧・ヘリカルなど多彩な進入方法を設定可能です。更に退避抑制機能を併せて使用することで、より効率的な仕上げ加工が可能です。 |
|
| 簡易5軸加工 |
|
|---|---|
| リリース予定 | |
